万用表档位使用说明图 万用表使用教程

说起万用表,想必大家并不陌生,也是电工常用的一种测量仪器,可以实现电压、电流、电阻、频率的测量,还可以区分二极管、三极管的极性。总之它有很多的用途及功能,非常方便。接下来我们就来了解一下万用表各档位使用方法。

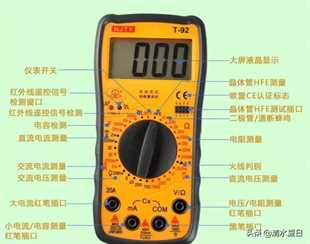

万用表的档位功能图

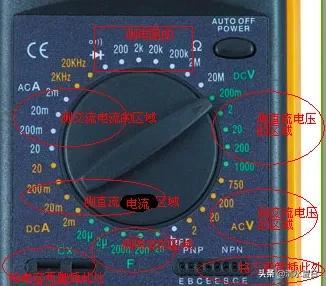

万用表各档位使用方法

1、电流档

☞选择合适的电流量程,将万用表旋转档位转到相应的电流量程档位,把红黑表笔分别插入电流孔、COM插孔。

☞如果是钳形表,选择好量程档位后,把被测线缆放入钳口中,则显示器上直接显示电流。

2、电压档

在测量电压时,要更据实际需要,选择直流电压档位或交流电压档位,然后选择合适的量程。把红表笔插入VΩ孔,黑表笔表笔插入COM孔,然后将探头连接到被测电源的两端。

3、电阻档位

选择电阻档并选择合适的测量范围,把红表笔插入VΩ孔,黑表笔表笔插入COM孔,然后将探头连接到被测电阻的两端。

4、电容档位

将选择开关转到“电容档位”,选择合适的量程范围,将放电后的电容引脚直接插入万用表的“C-X”插孔,读取数值即可。

5、二极管档位

将选择开关转到“二极管档位”,把红表笔插入VΩ孔,黑表笔表笔插入COM孔,当红表笔接正极、,黑表笔接负极时,万用表读数一般在0.5~0.8左右;反接读数为0L,从而可以判断二极管的正负极。

如果测量二极管时发出滴滴的连续声音,则二极管被击穿。

万用表操作面板简介

1、LCD 液晶显示器(显示仪表测量的数值)

2.、POWER电源开关:开启及关闭电源.

3.、B/L背光开关:开启背光灯,约10秒钟后自动关闭。

4.、HOLD保持开关:按下此功能键,仪表当前所测值保持在液晶显示器上并出现“HOLD”符号,再次按下“HOLD”符号消失,退出保持功能状态;

5、火线识别指示灯。

6.、旋转开关:用于该表功能状态及量程;

7.、小于2A电流测试插座;

8.、公共地:测试附件正极插座;

9.、20A电流测试插座;

10.、电压、电阻及频率插座;

总结:不知你学会了没有,如有不理解的欢迎留言讨论
