mosfet的截止频率 频率公式

MOSFET的截止频率FT

定义:在MOS源极和漏极接交流地时,器件的小信号电流增益降至1的频率称为:“transit frequency”(FT)

一、长沟器件的FT计算

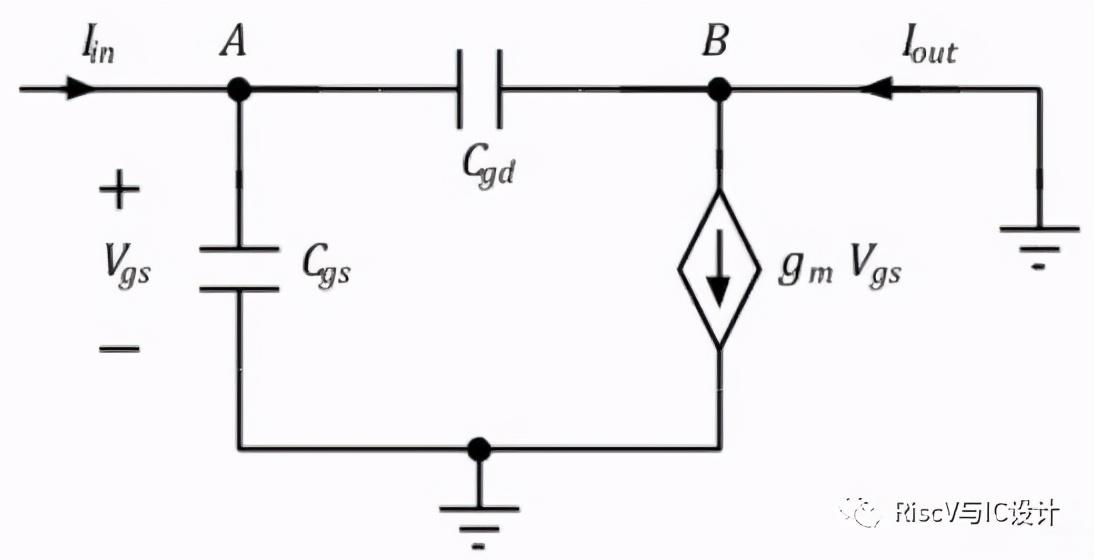

MOS的小信号模型如下:

二、MOSFET截止频率FT有哪些因素?

以上公式是在长沟器件level1模型下推导的,可以分析一下影响

1)增大过驱电压(Vgs-VT)可以增大FT

2)减小沟道长度L会增大FT

3)增大偏置电流可以增大FT(FT正比于直流偏置电流的平方根)

4)FT基本不受S端和D端结电容Cgd的影响。

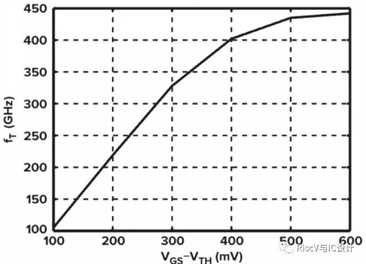

5)FT随过驱动(Vgs-VT)而增加,但随着垂直电场增加,迁移率变化变缓,FT逐渐饱和,下面是某NMOS器件的FT,其中W / L = 5μm/ 40 nm VDS = 0.8 V:

三、为什么提高MOSFET的频率与提高增益之间存在着矛盾?

可见本征增益与过驱电压的成反比,而前述截止频率与过驱动电压成正比,可见两种存在矛盾,但两者相乘就是增益带宽积,只与沟道长度成反比,虽然这是长沟Level1模型的推导结论,也可看出缩小MOSFET的特征尺寸的好处:

该内容是小编转载自网络,仅供学习交流使用,如有侵权,请联系删除。如果你还想了解更多关于电子元器件的相关知识及电子元器件行业实时市场信息,敬请关注微信公众号 【上海衡丽贸易有限公司】
